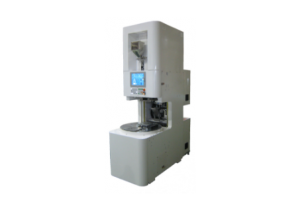

小型電動機（ロータリーテーブル）
VER5-S8EV VER15-S15EV
インサート成形をはじめ、多種多様な小型精密成形に適したロータリーテーブル式小型電動成形機です。
特長
- ・インラインスクリュ方式では業界最小サイズ。省スペースを実現し、据付面積 当社比 20%削減
- ・タイバーレス構造により、ハーネス、小型センサの成形、フープ成形に最適
- ・ロータリーテーブル標準装備で、自動インサート成形に最適
- ・金型交換が容易なため、多品種少量生産に効果を発揮
- ・設備側面に制御盤等の突起部がないため、自動生産ラインへの導入が容易
仕様値
| VER5-S8EV | VER15-S15EV | |
| スクリュ径 | 15ｍｍ | 18ｍｍ |
| 射出体積 | 8c㎥ | 15c㎥ |
| 射出圧力 | 150MPa | 150MPa |
| 射出速度 | 100mm/sec | 100mm/sec |
| 型締方式 | 型板上昇直圧式 | 型板上昇直圧式 |
| 型締力 | 50kN | 150kN |
| 型閉じストローク | 200mm | 250mm |
| デイライト | 250mm | 400mm |
| 突出力 | 2.4kN | 3kN |
| 突出ストローク | 30mm | 30mm |
| Ｗ×Ｄ×Ｈ（ｍｍ） | 710×1545×2175 | 760×1650×2495 |
