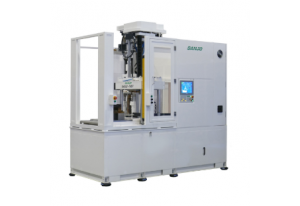

トランスファー成形機
VHS52-T4EV
モータ部品の成形のために開発された
ハイブリッドトランスファー成形機です。
特長
- ・樹脂によるインサートワークの破損・製品性能低下を防ぐために、可能な限り低速低圧を重視したコントロール
- ・様々な形状のインサートワークに対応し、自動化も視野に入れた下型スライドテーブル方式
- ・型締め制御には省エネ性能に優れたインバーターポンプ、ＴＦ制御にはサーボモータによる電動制御を採用し、安定した独立制御と省エネを実現
- ・金型を閉じた状態で成形材料を注入するため、圧縮成形と比べて寸法精度に優れた成形が可能。また、バリが薄いため仕上げが容易
仕様値
| トランスファ推力 （理論値） | 0.1～40kN | 突出し力 | 37kN |
| 取付可能プランジャ | φ35～φ60 | 突出しストローク | 75mm |
| 型締力 | 569kN | 上金型ヒータ出力 | 6kW |
| 型閉ストローク | 200mm | 下金型ヒータ出力 | 6kW |
| 最小型厚 | 300mm | 作動油量 | 100L |
| デイライト | 500mm | 必要冷却水量 | 約10L/min |
| テーブルストローク | 600mm | 電源容量 | 40kVA |
| テーブルサイズ | 500*500mm | 機械質量 | 約4ton |
