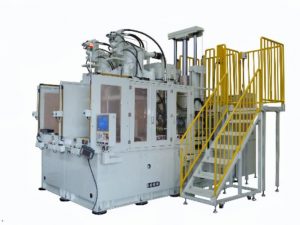

BMC成形機
HVS-Bシリーズ
ＢＭＣ（Bulk Molding Compound）樹脂で封止成形を行うためのＢＭＣ射出成形機です。
特長
- ・スライドテーブル標準装備でコイル部品等のインサート成形に最適
- ・射出装置に材料自動投入装置を搭載。材料投入による成形作業の中断不要
- ・大型機は機械上部に型締装置を配置、低床構造により作業性ＵＰ
- ・型締装置を2台並べ、射出装置を移動させ生産性を更に高めたタイプの製作も可能
- ・成形品下押し装置やゲートカット等の各種駆動用装置も組込可能
- ・その他、金型内真空引き装置・バレル急冷回路等取付可能
仕様値
| HVS-250-75-B | HVS-1000-75/75-B | |
| 射出体積 | 250c㎥ | 1000c㎥ |
| 射出圧力 | 59MPa | 24MPa |
| 射出率 | 168c㎥/sec | 804c㎥/sec |
| 型締力 | 750kN | 750kN/750kN |
| 型締ストローク | 250mm | 350mm/350mm |
| デイライト | 710mm | 700mm/700mm |
| 突出力 | 37kN | 37kN/37kN |
| スライドテーブルストローク | 700mm | 700mm/700mm |
| 材料自動投入チャンバ容量 | 15L | 19L |
| 機械質量 | 7t | 20t |
| Ｗ×Ｄ×Ｈ（ｍｍ） | 1340×3940×3460 | 3900×5070×3630 |
